西門子S7-1200CPU控制器是我們新推出產品的核心，可實現簡單卻度確的自動化任務。SIMATICS7-1200控制器實現了模塊化和緊湊型設計，功能強大、投資并且完全適合各種應用。可擴展性強、靈活度的設計，可實現標準工業通信的通信接口以及整套強大的集成技術功能，使該控制器成為完整、的自動決方案的重要組成部分。

　　西門子S7-1200CPU控制器是我們新推出產品的核心，可實現簡單卻度確的自動化任務。SIMATIC S7-1200 控制器實現了模塊化和緊湊型設計，功能強大、投資并且完全適合各種應用。

　　可擴展性強、靈活度的設計，可實現標準工業通信的通信接口以及整套強大的集成技術功能，使該控制器成為完整、的自動決方案的重要組成部分。

　　SIMATIC HMI 基礎面板的性能經過優化，旨在與這個新控制器以及強大的集成工程組態兼容，可確保實現簡化開發、快速啟動、確監控和等級的可用性。正是這些產品之間的相互協同及其創新性的功能，幫助您將小型自動化系統的效率提升到個的水平。

　　優勢

　　·整合

　　SIMATIC HMI 基礎面板的性能經過優化，旨在與這個新控制器以及強大的集成工程組態兼容，可確保實現簡化開發、快速啟動、確監控和等級的可用性。正是這些產品之間的相互協同及其創新性的功能，幫助您將小型自動化系統的效率提升到個的水平。

　　·用于可擴展設計中緊湊自動化的模塊化概念。

　　SIMATIC S7-1200 具有集成的 PROFINET 接口、強大的集成技術功能和可擴展性強、靈活度的設計。它實現了通信簡便，技術任務解決方案，并完全滿足系列的獨立自動化系統的 應用需求。

　　·在工程組態中實現效率.

　　使用完全集成的新工程組態 SIMATIC STEP 7 Basic，并借助 SIMATIC WinCC Basic 對 SIMATIC S7-1200 進行編程。SIMATIC STEP 7 Basic 的設計理念是直觀、易學和易用。這種設計理念可以使您在工程組態中實現效率。些智能功能，例如直觀編輯器、拖放功能和“IntelliSense”（智能感知）工具，能讓您的工程進行的更加迅速。這款新軟件的體系結構源于對未來創新的不斷追求，西門子在軟件開發領域已經有很多年的經驗，因此 SIMATIC STEP 7 的設計是以未來為導向的。

　　設計和功能

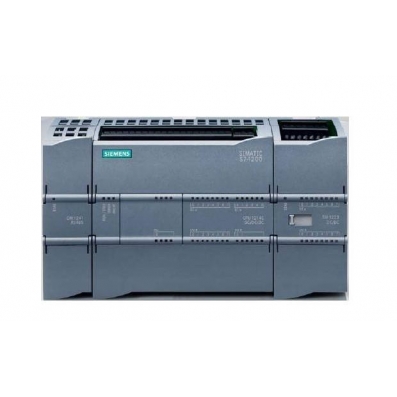

　　SIMATIC S7-1200 CPU

　　SIMATIC S7-1200 系統有三種不同模塊，分別為 CPU 1211C、CPU 1212C 和 CPU 1214C。其中的每種模塊都可以進行擴展，以完全滿足您的系統需要。可在任何 CPU 的前方加入個信號板，輕松擴展數字或模擬量 I/O，同時不影響控制器的實際大小?？蓪⑿盘柲K連接至 CPU 的右側，進步擴展數字量或模擬量 I/O 容量。CPU 1212C 可連接 2 個信號模塊，CPU 1214C 可連接 8 個信號模塊。后，所有的 SIMATIC S7-1200 CPU 控制器的左側均可連接多達 3 個通訊模塊，便于實現端到端的串行通訊。

　　安裝簡單方便

　　所有的 SIMATIC S7-1200 硬件都有內置的卡扣，可簡單方便地安裝在標準的 35 mm DIN 導軌上。這些內置的卡扣也可以卡入到已擴展的位置，當需要安裝面板時，可提供安裝孔。SIMATIC S7-1200 硬件可以安裝在水平或豎直的位置，為您提供其它安裝選項。這些集成的功能在安裝過程中為用戶提供了大的，并使 SIMATIC S7-1200 為各種應用提供了實用的解決方案。.

　　節省空間的設計

　　所有的 SIMATIC S7-1200 硬件都經過專門設計，以節省控制面板的空間。例如，經過測量，CPU 1214C 的寬度僅為 110 mm，CPU 1212C 和 CPU 1211C 的寬度僅為 90 mm。結合通信模塊和信號模塊的較小占用空間，在安裝過程中，該模塊化的緊湊系統節省了寶貴的空間，為您提供了效率和大。

　　SIMATIC S7-1200

　　可擴展的緊湊自動化的模塊化概念

　　SIMATIC S7-1200 具有集成的 PROFINET 接口、強大的集成技術功能和可擴展性強、靈活度的設計。它實現了簡便的通信、技術任務解決方案，并能完全滿足系列的獨立自動化需求。

　　亮點

　　可擴展性強、靈活度的設計

　　信號模塊：

　　大的 CPU 多可連接八個信號模塊，以便支持其它數字量和模擬量 I/O。

　　信號板：

　　可將個信號板連接至所有的 CPU，讓您通過在控制器上添加數字量或模擬量 I/O 來自定義 CPU，同時不影響其實際大小。SIMATIC S7-1200 提供的模塊化概念可讓您設計控制器系統，以完全滿足您應用的需求。

　　內存

　　為用戶程序和用戶數據之間的浮動邊界提供多達 50 KB 的集成工作內存。同時提供多達 2 MB 的集成加載內存和 2 KB 的集成記憶內存。可選的 SIMATIC 存儲卡可輕松轉移程序供多個 CPU 使用。該存儲卡也可用于存儲其它文件或更新控制器系統固件。

　　集成的 PROFINET 接口

　　集成的 PROFINET 接口用于進行編程以及 HMI 和 PLC-to-PLC 通信。另外，該接口支持使用開放以太網協議的第三方設備。該接口具有自動糾錯功能的 RJ45 連接器，并提供 10/100 兆比特/秒的數據傳輸速率。它支持多達 16 個以太網連接以及以下協議：TCP/IP native、ISO on TCP 和 S7 通信。

　　SIMATIC S7-1200 集成技術

　　SIMATIC S7-1200 具有用于進行計算和測量、閉環回路控制和運動控制的集成技術，是個功能非常強大的系統，可以實現多種類型的自動化任務。

　　用于速度、位置或占空比控制的速輸出

　　SIMATIC S7-1200 控制器集成了兩個速輸出，可用作脈沖序列輸出或調諧脈沖寬度的輸出。當作為 PTO 進行組態時，以達 100 千赫的速度 提供百分之50 的占空比脈沖序列，用于控制步進馬達和伺服驅動器的開環回路速度和位置。使用其中兩個速計數器在內部提供對脈沖序列輸出的反饋。當作為 PWM 輸出進行組態時，將提供帶有可變占空比的固定周期數輸出，用于控制馬達的速度、閥門的位置或發熱組件的占空比。

　　PLCopen 運動功能塊

　　SIMATIC S7-1200 支持控制步進馬達和伺服驅動器的開環回路速度和位置。使用軸技術對象和國際認可的 PLCopen 運動功能塊，在工程組態 SIMATIC STEP 7 Basic 中可輕松組態該功能。除了“home”和“jog”功能，也支持移動、相對移動和速度移動。

　　驅動調試控制面板

　　工程組態 SIMATIC STEP 7 Basic 中隨附的驅動調試控制面板，簡化了步進馬達和伺服驅動器的啟動和調試操作。

　　它提供了單個運動軸的自動控制和手動控制，以及在線診斷信息。

　　用于閉環回路控制的 PID 功能

　　SIMATIC S7-1200 多可支持 16 個 PID 控制回路，用于簡單的過程控制應用。借助 PID 控制器技術對象和工程組態 SIMATIC STEP 7 Basic 中提供的支持編輯器，可輕松組態這些控制回路。另外，SIMATIC S7-1200 支持 PID 自動調整功能，可自動為節省時間、積分時間和微分時間計算佳調整值。

　　PID 調試控制面板

　　SIMATIC STEP 7 Basic 中隨附的 PID 調試控制面板，簡化了回路調整過程。它為單個控制回路提供了自動調整和手動控制功能，同時為調整過程提供了圖形化的趨勢視圖。
