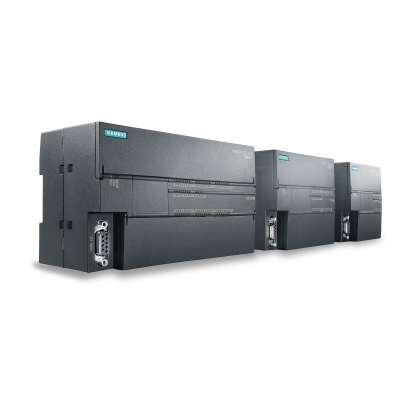

西門子SIMATIC控制器系列是一個完整的產品組合，包括從基本的智能邏輯控制器LOGO！以及S7系列性能可編程控制器，再到基于PC的自動化控制系統。無論多么的要求，它都能根據具體應用需求及預算，靈活組合、定制，并一一滿足。SIMATICS7-200SMART是西門子公司經過大量市場調研，為中國客戶量身定制的一款小型PLC產品。結合西門子SINAMICS驅動產品及SIMATIC人機界面產品西門子S7-200通訊模塊Micro PLC提供了的通訊功能。

　　可以在1.2至187.5 kbaud數據傳輸率情況下操作集成的RS485接口：

　　·當統總線達126參與者時：編程設備，SIMATIC HMI產品和 CPU可順利聯網。在純粹的S7-200網絡中，通過集成的PPI協議實現。在由完全集成的自動化器件組成的網絡中，如SIMATIC S7-300/400或者SIMATIC HMI，將7-200 CPU集成為MPI從站。

　　·在達115.2 kbaud的可自由編程模式中，采用用戶特定協議如ASCII（這支持與調制解調器，打印機，條形碼閱讀器，個人PC，第三方PLC以及任何其他設備的互連）。使用USS協議指令，多可以控制32個西門子變頻器，無需額外的硬件。

　　可以通過Modbus協議指令建立與Modbus RTU網絡的連接。

　　調制解調器通訊

　　通過有線或無線網絡的調制解調器，在世界上幾乎任何地方均可以訪問S7- 200 CPU。

　　·遠程服務：現代通訊選項有助于避免昂貴的服務電話。只需兩個調制解調器即可實現遠程使用完整的功能，如程序轉移、狀態或控制；各種通

　　訊工具都集成在一起作為標準功能。本地調制解調器可作為外置調制解調器使用。

　　·遠程控制：您可以通過調制解調器呼叫消息和實測值，以及定義新的設定點或命令。在這種情況下，一個基站S7- 200可以控制幾乎無限數量的遠程站點?？梢宰杂蛇x擇數據傳輸?shù)膮f(xié)議，例如：文字信息直接到手機上，錯誤信息到傳真機或Modbus RTU。

　　快速PROFIBUS連接

　　通過EM277通訊模塊可以運行222以上所有CPU，作為PROFIBUS DP網絡上的標準從站，傳輸速率達12 Mbit/s。S7- 200對更水平PROFIBUS DP控制水平的開放特點，確保您可以將單臺機器集成到生產線中。使用EM 277擴展模塊，您可以實現配備了S7-200的單獨機器的PROFIBUS能力。

　　功能大的AS-Interface連接

　　在AS- Interface網絡上CP243-2將從CPU從222上升到功能大的主站。根據新的AS- V2.1接口規范，可以多連接62個站，甚至易于集成的模擬傳感器。使用AS-Interface，可以在配置中多連接248個DI+186 DO。大 62站的數量多可以包括31個模擬模塊。方便AS-Interface接口向?qū)еС謴恼竞妥x/寫入數據的配置。

　　To the top of the page

　　設計和功能

　　內置的RS485接口可以工作在數據傳輸速率達187.5 kbit / s的情況下工作，其功能如下：

　　·作為一個大擁有126個站點的系統總線。在這種容量中，可以連網編程設備，SIMATIC HMI產品和SIMATIC CPU，沒有任何問題。

　　集成的PPI協議用于純的S7- 200支持來自一個端口多臺主機的網絡。在西門子其他器件（SIMATIC S7-300/400和SIMATIC HMI等）組成的網絡中，將S7- 200 CPU集成為MPI的從站。

　　·在Freeport模式（達115.2kbaud）中，采用用戶特定的協議（例如ASCII協議）這意味著SIMATIC S7 -200對連接的任何設備都是開放的，例如，它可以連接一個調制解調器，條碼掃描儀，PC，非西門子PLC等等。通過驅動器用的USS協議，多可以控制32臺西門子變頻器，無需額外的硬件。

　　·包括在該包中的Modbus RTU庫還可以作為主站或從站連接到一個Modbus RTU網絡。

　　帶有PC Access的OPC驅動器

　　PC Access是S7- 200和所連接PC之間數據交換的理想基礎-與通訊鏈路選擇無關（PPI，調制解調器，以太網/IT CP）。作為一個OPC服務器，PC ACCESS使您可以使用Microsoft Excel寫或讀S7- 200數據，或任何其它OPC客戶端應用程序。

　　作為一個OPC客戶端，它可用于 ProTool Pro，WinCC flexibleRT，Win CC等使用達8個連接的容量，可以從一個位置實現配置、編程和監控，節省了時間。通過FTP，HTTP，Java和電子郵件方式允許將PLC連接到不同計算機的簡單的通用連接，Internet Technology模塊CP243-1 IT還為您提供快速訪問功能。以太網模塊CP243-1可以通過以太網快速訪問S7 - 200的過程數據，進行歸檔或進一步處理。STEP 7-Micro/WIN的配置支持確保簡單的調試和方便的診斷方案。

　　To the top of the page

　　一體化PPI接口

　　一體化PPI接口作為S7-200system總線或自由編程接口 -用于連接打印機，條碼掃描儀等

　　To the top of the page

　　PROFIBUS DP 從站 EM 277

　　通過PROFIBUS DP從站模塊，CPU222以上的PROFIBUS能夠

　　To the top of the page

　　AS-Interface主站CP 243-2，多2個模塊

　　通過AS-Interface模塊，作為AS- Interface主站CPU222以上的功能

　　To the top of the page

　　調制解調器模塊EM241

　　EM 241調制解調器模塊具有PLC通訊的完全功能，如遠程維護，遠程控制，遠程診斷，報告，遠程數據傳輸?shù)?/p>

　　To the top of the page

　　Internet Technology模塊CP243-1 IT，多 1個模塊

　　CP 243-IT, Internet Technology模塊用于通過FTP，電子郵件或者HTTP進行通訊

　　To the top of the page

　　GSM/GPRS調制解調器SINAUT MD720-3

　　SINAUT MD720-3 GSM/GRPS調制解調器；通過GSM NET進行IP通訊；四頻

　　To the top of the page

　　以太網模塊CP243-1，多 1個模塊
