● 適用范圍：

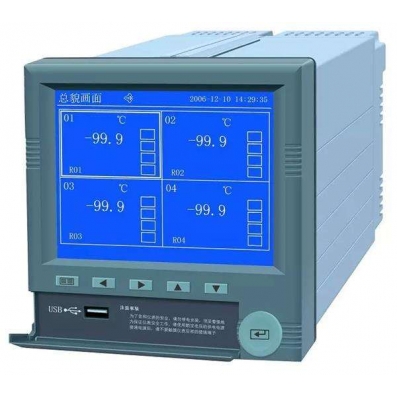

　　本產品具有12路模擬量萬能輸入、4路模擬量變送輸出、12路報警輸出、100mA配電輸出。本產品是一種采用微處理器和5.6英寸TFT彩色液晶顯示屏的多功能無紙記錄儀。可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；本產品適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

　　● 功能特點：

　　5.6英寸TFT彩色LCD、全中文操作界面

　　屏幕亮度4級可調、支持中英文兩種語言

　　流量運算列表功能、報警列表功能

　　積累列表功能、斷線處理功能

　　本產品采用全中英文操作界面和快速旋鈕，實現人性化操作。

　　采用RS-232C/RS-485通訊接口，可實現遠程監控；

　　內置16MBNANDFLASH作歷史數據的存儲介質，

　　可通過CF卡實現數據轉存。

　　● 主要技術指標：

　　輸入信號：最多12通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，

　　通道和地之間隔離電壓大于500VAC

　　信號類型：標準信號：0~10mA、4~20mA、0~5V、1~5V、-10~10V；

　　毫伏信號：0~20mV、0~100mV；

　　熱電阻：Pt100、Cu50；

　　熱電偶：B、E、J、K、S、T、WRe5-26、R、N；

　　記錄間隔：1s-1h共9種記錄間隔可選

　　采樣周期：1秒

　　準確度：0.2級

　　存儲容量：內部Flash存儲容量16MB

　　配   電：額定電壓24VDC，最大電流100mA隔離型限流輸出

　　報警輸出：最多12通道，250VAC3A繼電器常開觸點

　　通訊接口：RS-232C和隔離型RS-485接口，

　　通訊波特率為1200、9600、19200、57600、115200bps可選

　　供   電：交流：100~240VDC

　　直流：24VDC；

　　頻率范圍：47~63HZ；

　　最大功耗：30VA

　　工作條件：工作溫度：0~50℃

　　濕度：10~85%（無結露）

　　運輸和存儲溫度：-20~60℃；

　　濕度：5~95%（無結露）

　　尺寸：外形尺寸：144mm×144mm×242mm

　　開孔尺寸：138mm×138mm
